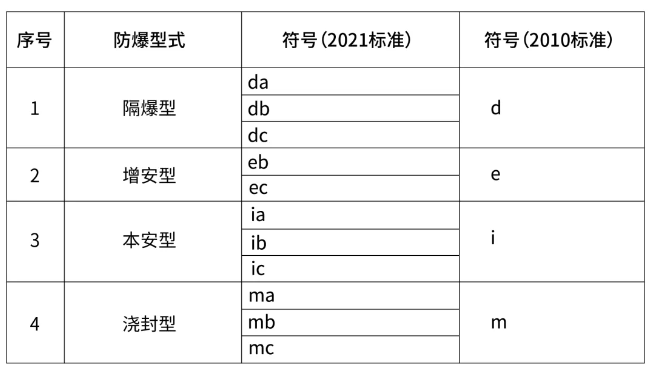

新舊防爆標志對比

爆炸性氣體環境使用Ex設備的

防爆標志應包括：

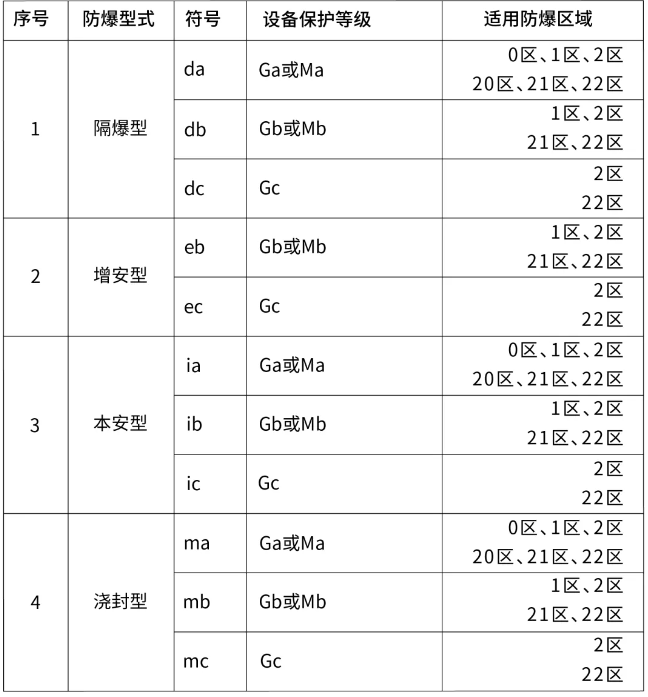

Ex設備符合標準GB3836.1 章中所列專用標準的一個或多個防爆型式。

ⅡA類：代表性氣體是丙烷；

ⅡB類：代表性氣體是乙烯；

ⅡC類：代表性氣體是氫氣和乙炔。

ⅢA類：可燃性飛絮；

ⅢB類：非導電性粉塵；

ⅢC類：導電性粉塵。

■ 150℃，當電氣設備表面可能堆積煤塵時；

■ 450℃，當電氣設備表面不會堆積煤塵時；

規定的溫度組別或規定的更高 表面溫度或使用環境中具體氣體的點燃溫度，滿足三者之一。

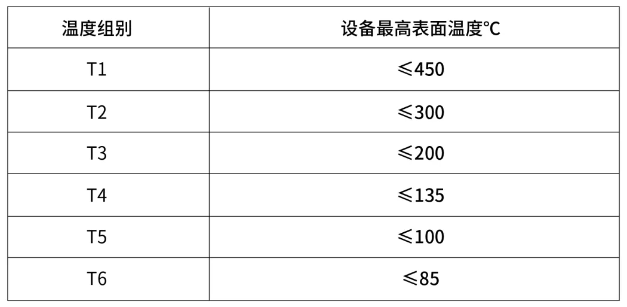

Ⅱ類電氣設備的更高 表面溫度分組：

Da更高 表面溫度：在最少200mm的粉塵包圍設備所有面的情況下測定

Db更高 表面溫度：按照以下3種配置之一進行測定

a) 無粉塵層的更高 表面溫度測定

b) 規定粉塵層的更高 表面溫度測定

c) 具有規定設備方向的粉塵層的更高 表面溫度測定

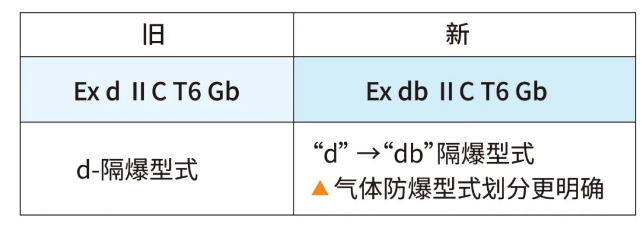

含義：使用隔爆型“d”外殼的設備，更高 表面溫度組別T6，用于除煤礦瓦斯氣體環境外的ⅡC級爆炸氣體環境，設備保護等級Gb。

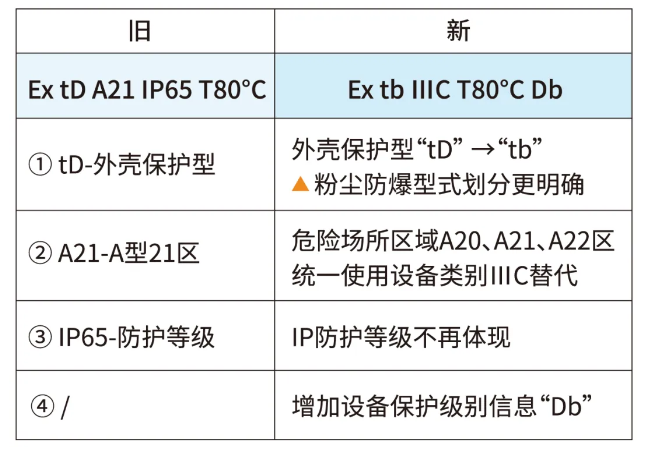

含義：使用外殼保護型“t”的設備，更高 表面溫度80℃，用于除煤礦之外的導電性粉塵爆炸性粉塵環境，設備保護等級Db。

含義：使用本安型“i”和外殼保護型“t”復合形式設備，更高 表面溫度80℃，用于除煤礦之外的導電性粉塵爆炸性粉塵環境，設備保護等級Db。
