山西GST-LD-8301A輸入輸出模塊

簡要描述：

GST-LD-8301A輸入輸出模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

取代原產品 GST-LD-8301 輸入輸出模塊

尺寸從原來的 86mm×86mm×43mm 變?yōu)榱?86mm×86mm×41mm

更新時間：2022-11-22 09:54:11
訪問量：37942

產品咨詢聯系我們

山西產品展示

/ Products Classification 點擊展開+

山西火災自動報警系統

山西氣體滅火系統

山西電氣火災監控系統

山西消防電源監控系統

山西防火門監控系統

山西應急照明疏散系統

山西極早期空氣采樣系統

山西消防余壓監控系統

山西可燃?xì)怏w監控系統

山西智慧消防物聯網系統

山西聯網及通訊接口

山西海灣消防技術視頻

圖探系統

詳細介紹

一，特點

　　GST-LD-8301A模塊用于連接需要山西火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

　　采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　輸入、輸出信號隔離檢測，抗干擾能力強。

　　可采用電子編碼器現場完成編碼設置。

二，模塊參數

　?。?）工作電壓：

　　信號總線電壓：總線24V允許范圍：16V～28V

　　電源總線電壓：DC24V允許范圍：DC20V～DC28V

　?。?）工作電流：

　　總線監視電流≤0.42mA總線啟動電流≤1.34mA

　　電源監視電流≤2.00mA電源啟動電流≤18.00mA

　　（3）線制：與控制器采用無極性信號二總線連接，與DC24V電源采用無極性電源二總線連接

　?。?）無源輸出觸點容量：DC24V/2A，正常時觸點阻值為100kΩ，啟動時閉合，適用于12V~48V直流或交流

　?。?）輸出控制方式：電平、脈沖（繼電器常開觸點輸出，脈沖啟動時繼電器吸合時間為10s）

　?。?）出廠設置：常開檢線輸入、常開輸出方式

　　（7）使用環境：

　　溫度：-10℃～+55℃

　　相對濕度≤95%，不結露

　　（8）外殼防護等級：IP30

　?。?）外形尺寸：86mm×86mm×41mm（帶底殼）

三，接線

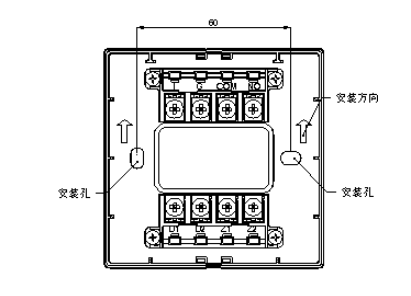

　　其對外端子示意圖如下

其中：

　　Z1、Z2：接山西火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）

　　COM、NO：無源常開輸出端子（注意：此端子間有微弱檢線電流！）

　　布線要求：信號總線Z1、Z2采用耐火RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用耐火B(yǎng)V線，截面積≥1.5mm2；I、G采用RV線，截面積≥1.0mm2。

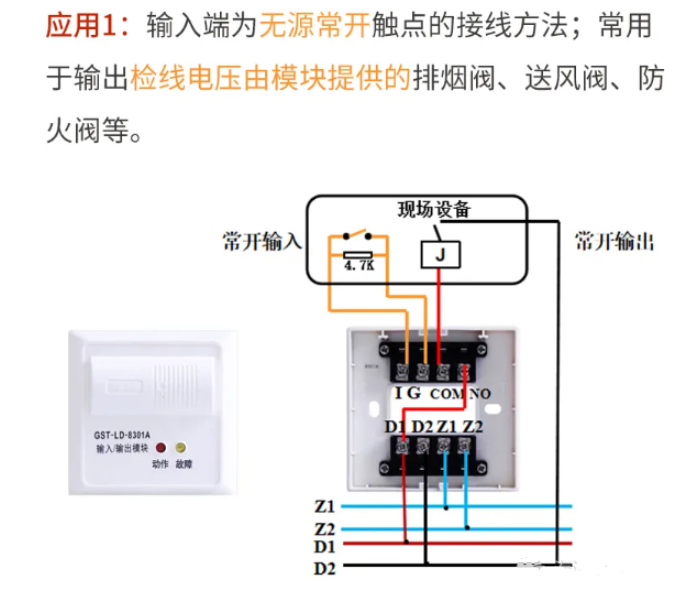

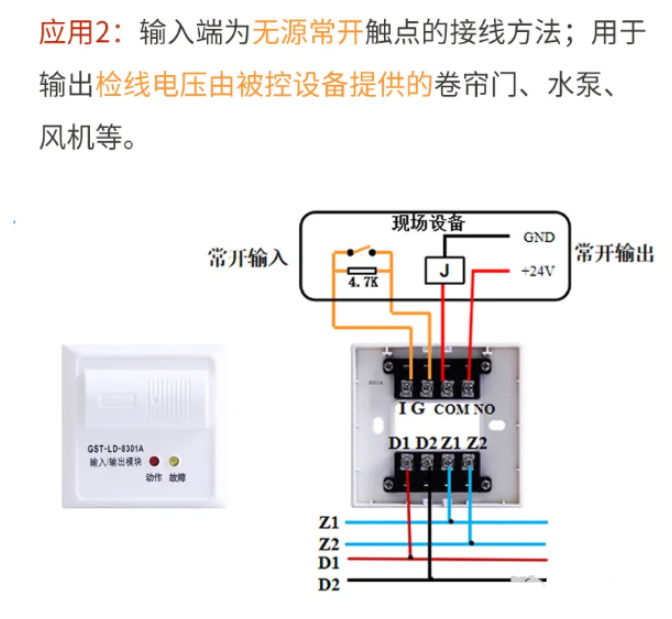

　　應用方法

　　模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。
